Norck tilbyder CNC-drejning af prototyper og produktionsserier af runde præcisionsdele: aksler, stifter, bøsninger, afstandsstykker, fittings og gevindkomponenter. Som producent af CNC-drejede dele, der arbejder gennem et kvalificeret netværk af produktionspartnere i USA og Europa, fremstiller Norck CNC-drejede dele i aluminium, stål, rustfrit stål, messing, titanium og teknisk plast. Norcks ingeniører gennemgår hver tegning før produktionen, så du får et fremstillingsvenligt design, opnåelige tolerancer og et klart tilbud.
| Punkt | Detaljer |
|---|---|
| Proces | Et emne roterer i en drejebænk, mens et skæreværktøj fjerner materiale |
| Bedst til | Runde, cylindriske og koniske dele: aksler, stifter, bøsninger, afstandsstykker, gevinddele |
| Materialer | Aluminium, stål, rustfrit stål, messing, titanium, teknisk plast |
| Mængder | Fra enkelte prototyper til storserieproduktion |
| Standardtolerance | Baseret på ISO 2768-mK, medmindre tegningen angiver andet |
| Snæver tolerance | ±0,005–0,01 mm på kritiske diametre |
| Produktion | Partnernetværk i USA og Europa |
| Ingeniørarbejde | DFM-gennemgang, materialevalg og toleranceanalyse på hver ordre |
Præcisionsfremstilling, som ingeniører og forskere i Fortune 500-virksomheder stoler påProduktionserfaring, som førende globale virksomheder har tillid til.
| Deltype | Typiske elementer |
|---|---|
| Aksler og hjulaksler | Afsatser, spor, kilenoter, gevind, slebne lejesæder |
| Bøsninger og hylser | Præcisionsboringer, pressepasninger, flanger |
| Stifter og afstandsstykker | Små diametre, faser, store mængder |
| Gevinddele og fittings | Indvendigt og udvendigt gevind (metrisk, UNC/UNF, NPT) |
| Dyser og konnektorer | Tværhuller, planflader og slidser lavet med drevne værktøjer |
| Ruller, remskiver og nav | Koncentriske diametre, rouletering, kilenoter |
Norcks netværk drejer dele på CNC-drejebænke og drejefræsecentre med drevne værktøjer, fra små, slanke stifter til store aksler.
| Kompetence | Specifikation |
|---|---|
| Standardtolerance | Baseret på ISO 2768-mK, medmindre tegningen angiver andet |
| Snæver tolerance | ±0,005–0,01 mm på kritiske diametre |
| Overfladefinish | Ned til Ra 1,6 µm som drejet; slebet finish efter ønske |
| Sekundære operationer | Drevne værktøjer (planflader, tværhuller, slidser), gevinddrejning, gevindskæring, rouletering, indstikning, gravering, slibning |

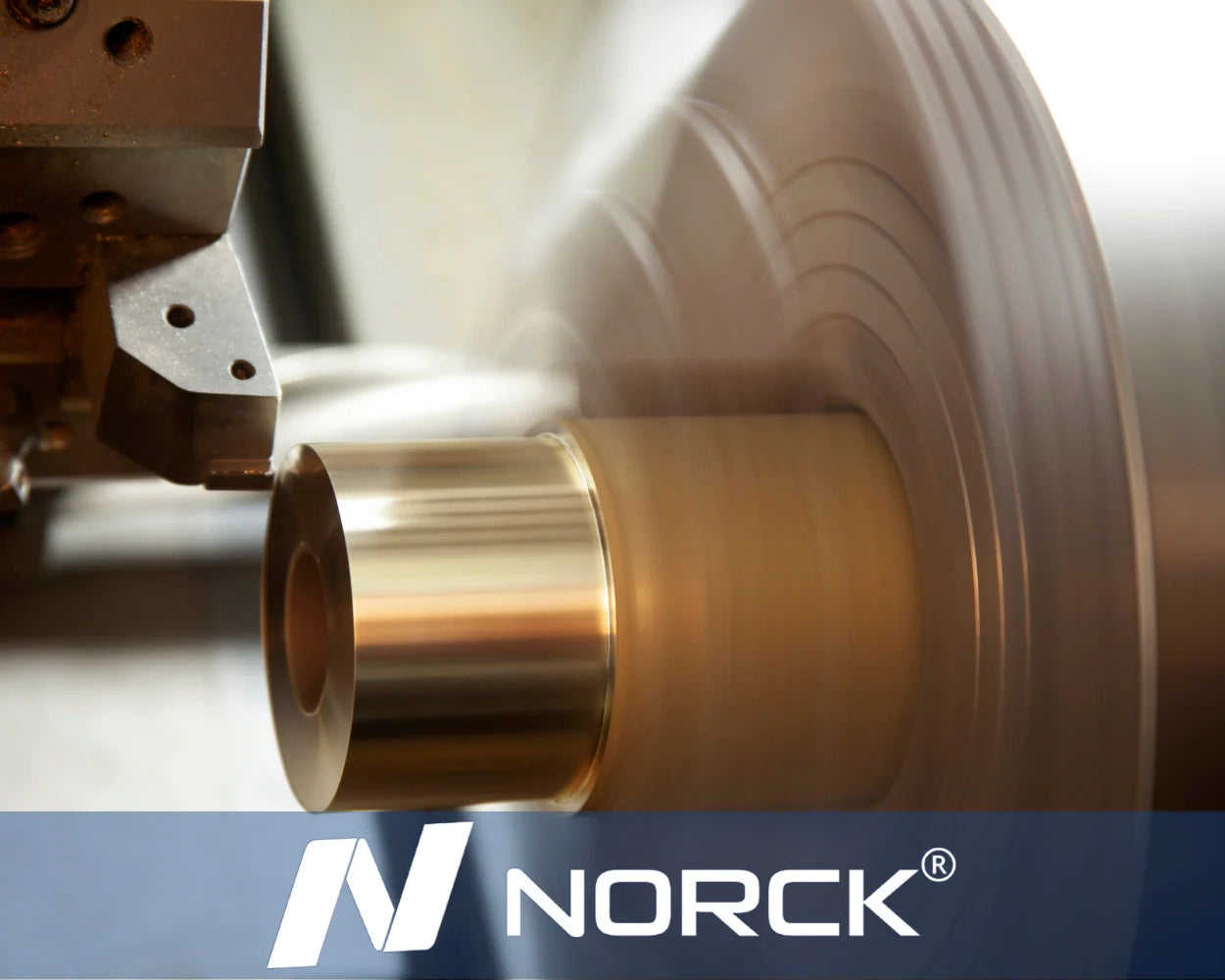

CNC-drejning er en bearbejdningsproces, hvor en computerstyret drejebænk roterer et emne med høj hastighed, mens et skæreværktøj fjerner materiale og former delen. Den bruges til runde, cylindriske og koniske former og er den hurtigste og mest økonomiske måde at fremstille runde dele i ensartet kvalitet på.
Almindelige operationer: plandrejning, langdrejning, formdrejning og konisk drejning, indstikning og afstikning, uddrejning, boring, gevindskæring, plansænkning, undersænkning og gevinddrejning. Lange emner understøttes af f.eks. en pinoldok eller en brille, så de ikke bøjer ud under bearbejdningen.
Ved CNC-drejning roterer emnet, mens et stationært værktøj bearbejder det. Det egner sig til runde, symmetriske dele. Ved CNC-fræsning roterer værktøjet, mens emnet står fast; det egner sig til plane flader, lommer og komplekse former. Se Norcks ydelser inden for CNC-fræsning.
Mange dele kræver begge processer: en rund aksel med en planflade, en slids eller et tværhul. På drejefræsecentre bearbejder drevne værktøjer disse elementer i samme opspænding som drejningen. Det giver færre opspændinger, bedre nøjagtighed mellem elementerne og en lavere pris.
CNC-drejning
Drejefræsning
CNC-fræsning
| Din del | Bedste proces |
|---|---|
| Rund, symmetrisk (aksler, stifter, bøsninger) | CNC-drejning |
| Rund med planflader, slidser eller tværhuller | Drejefræsning (CNC-fræsning og -drejning i én opspænding) |
| Overvejende flad eller kasseformet | CNC-fræsning |
| Materiale | Kvaliteter | Typiske drejede dele |
|---|---|---|
| Aluminium | 6061, 6082, 7075 | Afstandsstykker, huse, lette aksler |
| Rustfrit stål | 303, 304, 316L, 17-4 PH | Stifter til medicinske instrumenter, fødevaregodkendte fittings, marinedele |
| Kulstofstål og legeret stål | 1018, 1045, 4140 | Aksler, hjulaksler, stifter, hydraulikdele |
| Messing | C360 | Fittings, ventiler, elektriske stik |
| Titanium | Grade 2, Grade 5 | Befæstelseselementer til luft- og rumfart, komponenter til medicinske instrumenter |
| Plast | Delrin (POM), PEEK, nylon, PTFE | Bøsninger, isolatorer, lavfriktionsdele |
CNC-drejning er en proces, hvor en computerstyret drejebænk roterer emnet, mens et skæreværktøj fjerner materiale. Vælg den, når din del er rund, cylindrisk eller konisk, f.eks. en aksel, en stift, en bøsning eller en gevindfitting. Til flade eller kasseformede dele er CNC-fræsning som regel det bedste valg.
Ja. Upload en tegning eller CAD-fil med materiale og antal. Norcks ingeniører gennemgår den med henblik på fremstillingsvenlighed og sender dig et tilbud.
Kig efter en ingeniørgennemgang af din tegning, klart angivne muligheder for tolerancer og overfladefinish, inspektionsrapporter efter ønske, et anerkendt kvalitetssystem som ISO 9001 og evnen til at skalere fra prototyper til produktion. Spørg, hvad der fremstilles in-house, og hvad der fremstilles hos partnere.
Standardtolerancen er baseret på ISO 2768-mK. Kritiske diametre kan drejes til ±0,005–0,01 mm, og med slibning kan der opnås endnu snævrere pasninger.
Prisen afhænger af materiale, diameter og længde, antallet af elementer, tolerancer og styktal. Runde dele er som regel billigere at dreje end at fræse, og prisen pr. del falder, når styktallet stiger.
Ja. Norck fremstiller drejede dele fra enkelte prototyper til titusindvis af emner på CNC-drejebænke, der er sat op til storserieproduktion.
CNC-drejning er processen. En CNC-drejebænk til metal er den maskine, der udfører den.
Få et tilbud på CNC-drejede dele. Upload din tegning med materiale og antal. Norcks ingeniører gennemgår den og sender dig et tilbud.
